MLIR 学习

1 MLIR

1.1 常见的 IR 表示系统

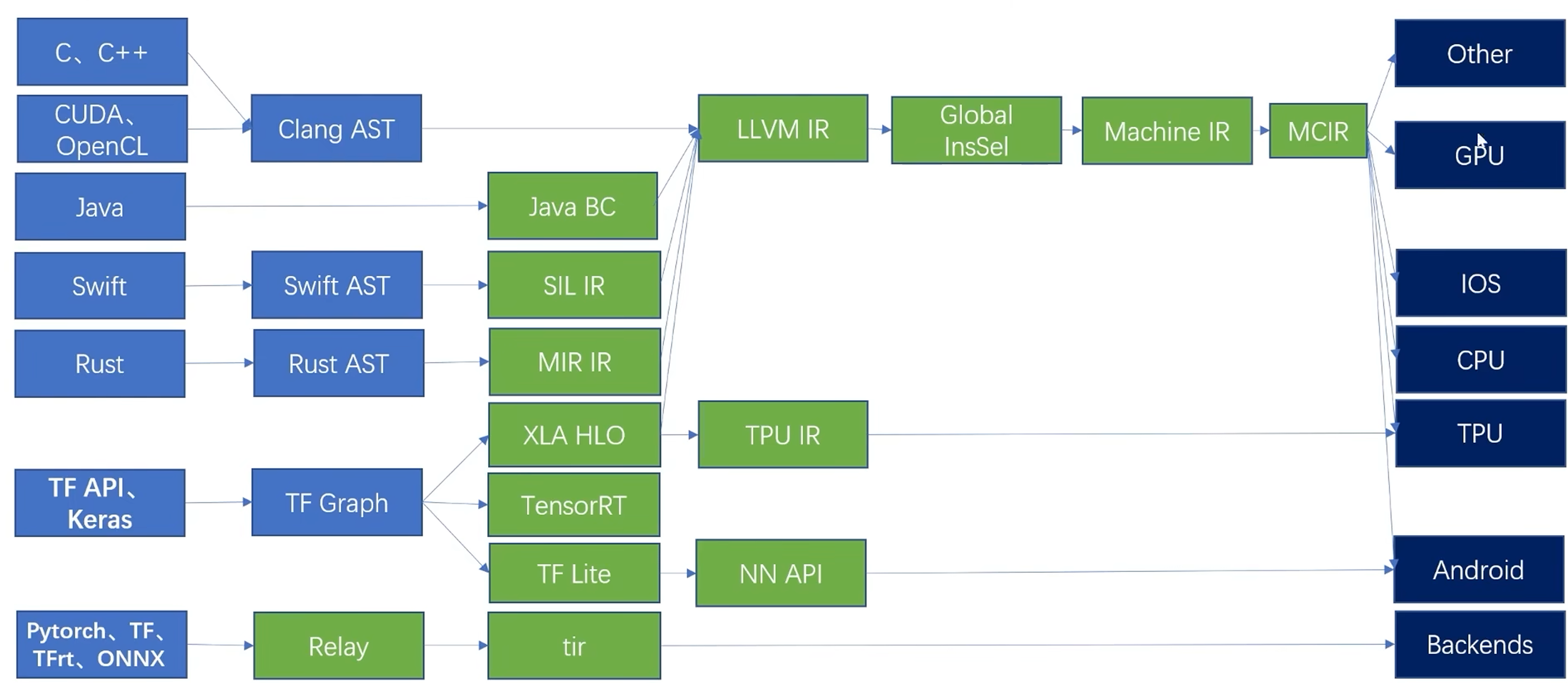

clang 对 AST 进行静态分析和转换操作，各个语言的AST都需要进行类似的优化转换成对应的 IR，分为高级编程语言和机器学习框架两种不同的前端：

Alt text

如上图，以C语言为例，在编译阶段，首先由 Clang 编译器前端生成对应的抽象语法树 AST，然后 AST 会被转换成 LLVM IR，在LLVM IR 上进行相关的优化工作。之后，优化完成的 LLVM IR 会经过一系列的流程被转换成机器码，最终在指定的硬件设备上运行。

在这里，C语言的编译过程中，由 C语言源码直接转 AST，不会进行特定于 C 语言的相关优化，程序的优化主要集中在 LLVM IR 这个阶段。LLVM IR 的表示抽象层级偏低（原因是 LLVM IR 是由很多的指令组成的），会丢失很多 C 语言源语言中的一些信息，可能会导致优化不充分，报错信息不完整等问题。

对比上图中 JAVA 语言，他的路径与 C 语言不完全一样，JAVA 源码会被转换成 JAVA 字节码（JAVA BC），这是一种内部 IR，可以进行一些特定于 JAVA 语言的优化，在此之后，JAVA 字节码被转换成 LLVM IR，之后再进行进一步的优化，根据 LLVM 编译器的后端再一步一步转换成机器码。JAVA 语言没有转换成 AST，而是转换成了自己的一种 IR，从而也创建出了属于自己的优化空间。

SWIFT 语言在被转换成 Swift AST 之后，没有直接转换成 LLVM IR，而是在此之前，创建了属于自己的 IR，SIL IR 是 Swift 的一种内部表示，基于这种内部 IR，可以进行特定于 Swift 的相关优化。之后再转换成 LLVM IR，与其他语言一样，对接到 LLVM 后端，经过一些列的 lowering 流程，通过代码生成，或多指定的硬件的机器码，进行执行。

Swift 的处理方案后来被广泛接受了，后续的语言，例如 Rust，都会开发属于自己的一套 IR 系统。但是这样就会出现这样的问题，每出现一个新的语言，就需要设计一套独属于这个语言的 IR，并且针对语言特性编写一套特定于当前语言的优化 pass。对于大多数语言，这些 pass 可能是类似或者相同的，但是由于语言之间的差别，这些 pass 可能又需要完全重写，针对某种语言开发的 pass，无法在其他语言上使用。这样的问题不仅会出现在高级编程语言中，深度学习框架编译流程中也会出现类似的问题。

对于 TensorFlow 框架，是一种常见的基于算子的编译框架，在编译模型的部署阶段，首先会将这个框架转换成图IR来表示，即 TF Graph。之后会基于这个图做一些优化，例如图的切分。由于图 IR 缺少需要部署的硬件的硬件信息，之后图IR会被进一步转换成基于某个硬件后端的表示，进行算子融合等优化。TensorFlow 目前支持的后端比较多，如上图，针对专业的 TPU 后端，会转换成 TPU IR，用于手机等移动端的设备的会用 TF-Lite 表示。

这里针对不同的后端有多种不同的 IR，由于他们之间不相互兼容，即便优化是类似的，也需要设计不同的 IR，并实现相应 IR 的优化 pass。

TVM，一种端到端的，基于算子的人工智能编译器，有自己的图 IR，Relay，来接收高级框架产生的模型，进而转换成比较低一级的算子 IR，TIR。之后在 TIR 上做一些算子级的优化，最终再根据不同的目标设备，进行不同的代码生成。TVM 有自己的后端。也可以对接到 LLVM IR？

1.2 当前 IR 存在的问题

  • IR 种类太多，针对不同的 IR 开发的 pass 可能重复
  • 不同类型的 IR 所做的 PASS 优化在下一层中不可见
  • 不同类型 IR 之间的转换开销大

TensorFlow 框架采用的多种 IR 的部署，中间至少有三个层次：TF Graph --> 中间的加速相关的优化所在的 IR --> 基于硬件的IR。随着后端越来越多，上面的 IR 存在的问题就会越来越明显，软件碎片化也会会越来越严重。基于此，TensorFlow 团队提出了 MLIR。

MLIR，模糊不同层级 IR 之间的界限，统一 编译流程中各个阶段的 IR 的格式，都以相同的格式进行开发，不局限于 TensorFlow 框架，也可以用来构建高级语言前端的中间表示。

1.3 使用 Dialect 构建 IR 系统

Alt text

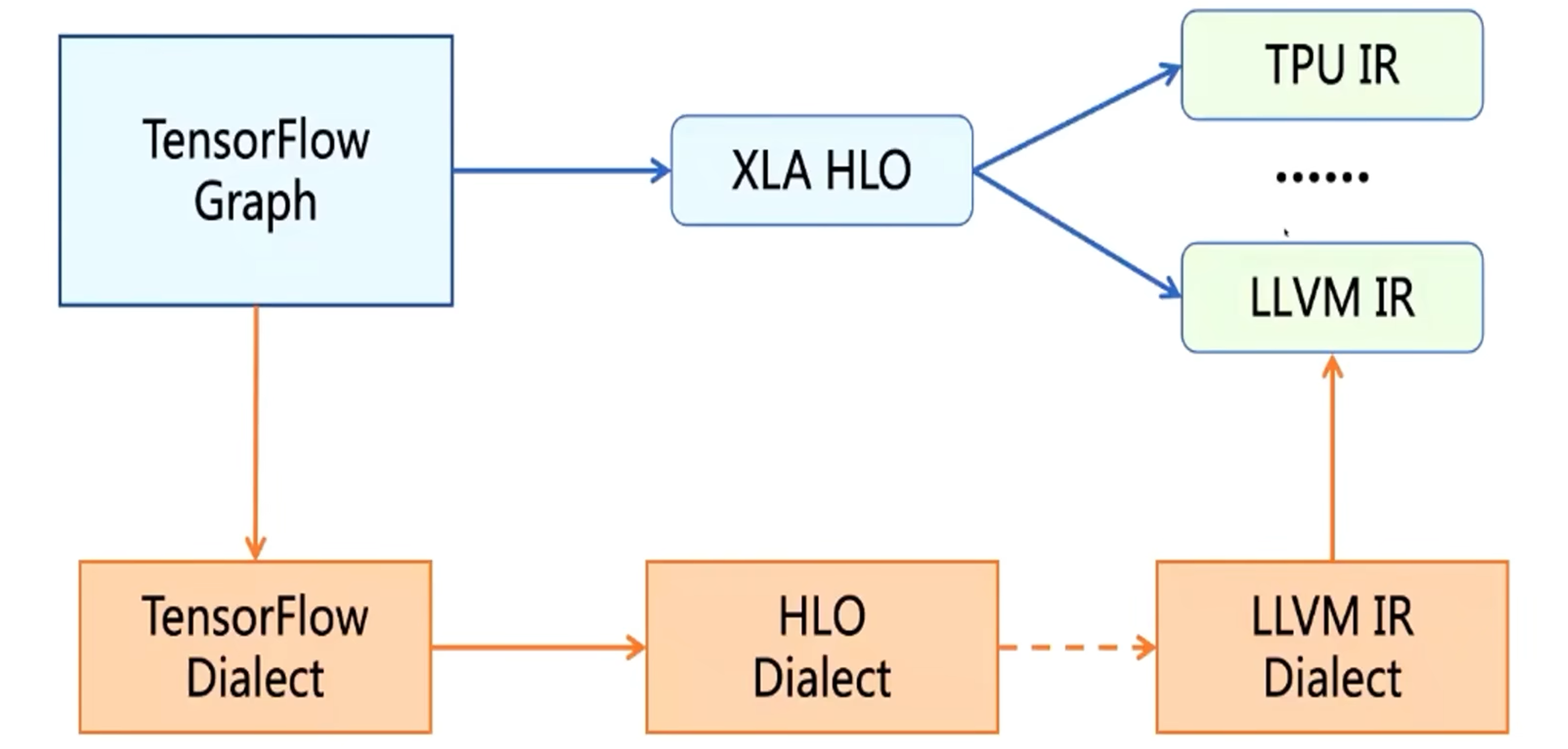

如上图，对于 TensorFlow，它的图表示就会转换成 TensorFlow Dialect；XLA 就会转换成 HLO Dialect。编译过程中，就在 MLIR 的这些 Dialect 之间进行转换。

2 Toy 接入 MLIR

Toy 语言是 MLIR 开发这为了验证、演示 MLIR 系统的各种流程的可行性而开发的一种基于 Tensor 的语言，常用的两个函数，transpose 和 print。

2.1 Toy 源码和 AST

Alt text

AST 由 module、function 和 block 组成。

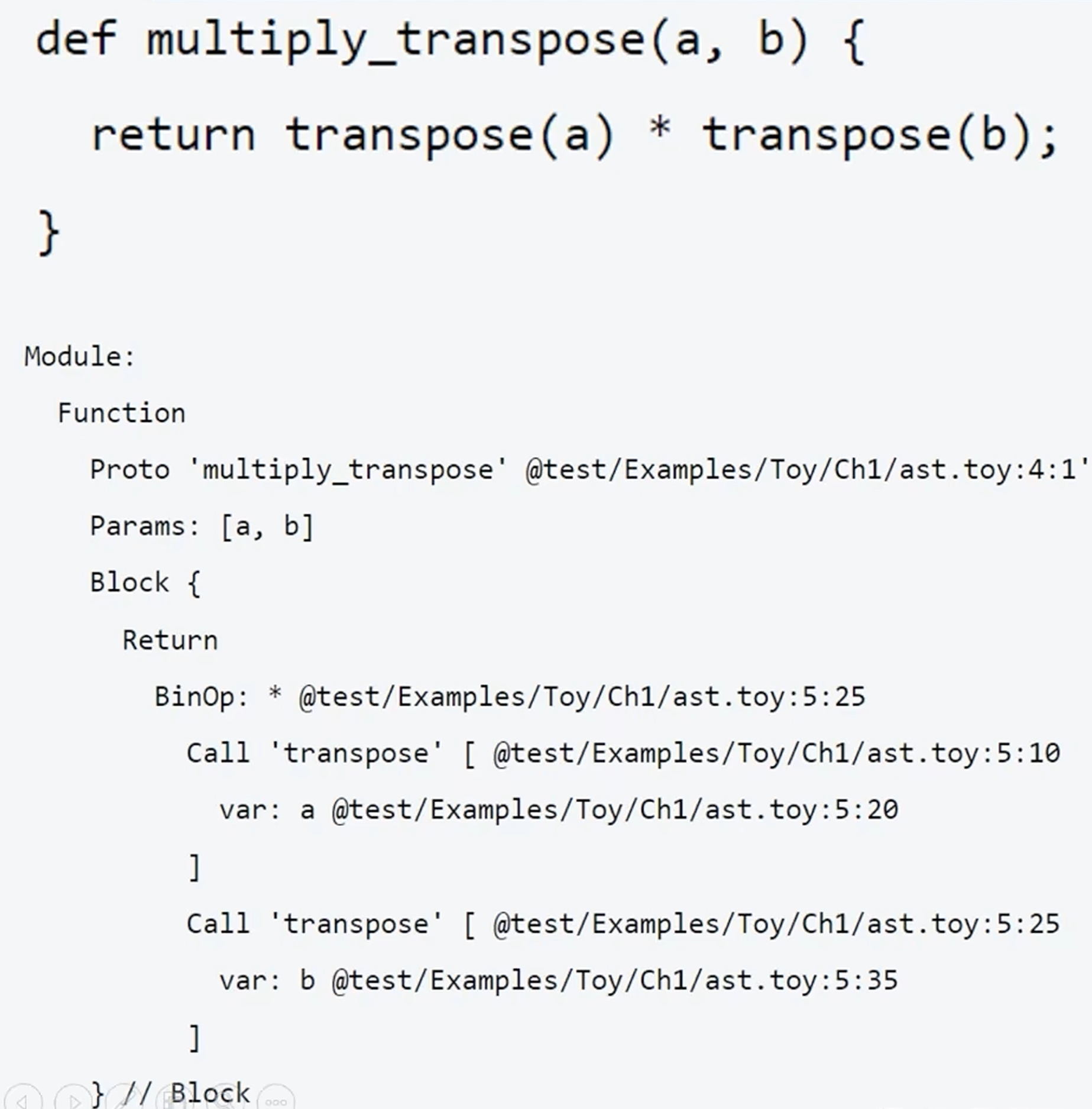

上面的 AST 对 内置函数 transpose 进行了两次调用，生成了两个 call 类型的 ast 节点Call transpose，接下来会对 AST 进行遍历，去生成对应的 mlir 表达式，进而接入 mlir 系统。上图中当前的层级是 Toy Dialect，是对 Toy 语言的一种中间表示。

mlirGen 模块，会对 AST 进行遍历，针对 AST 的调用进行 operation 的生成。operation 是 Dialect 的重要组成，用来表示 Dialect 中的某个操作。Dialect 可以看做是描述语言的类，operation 则是类中具有一定功能的函数。

Alt text

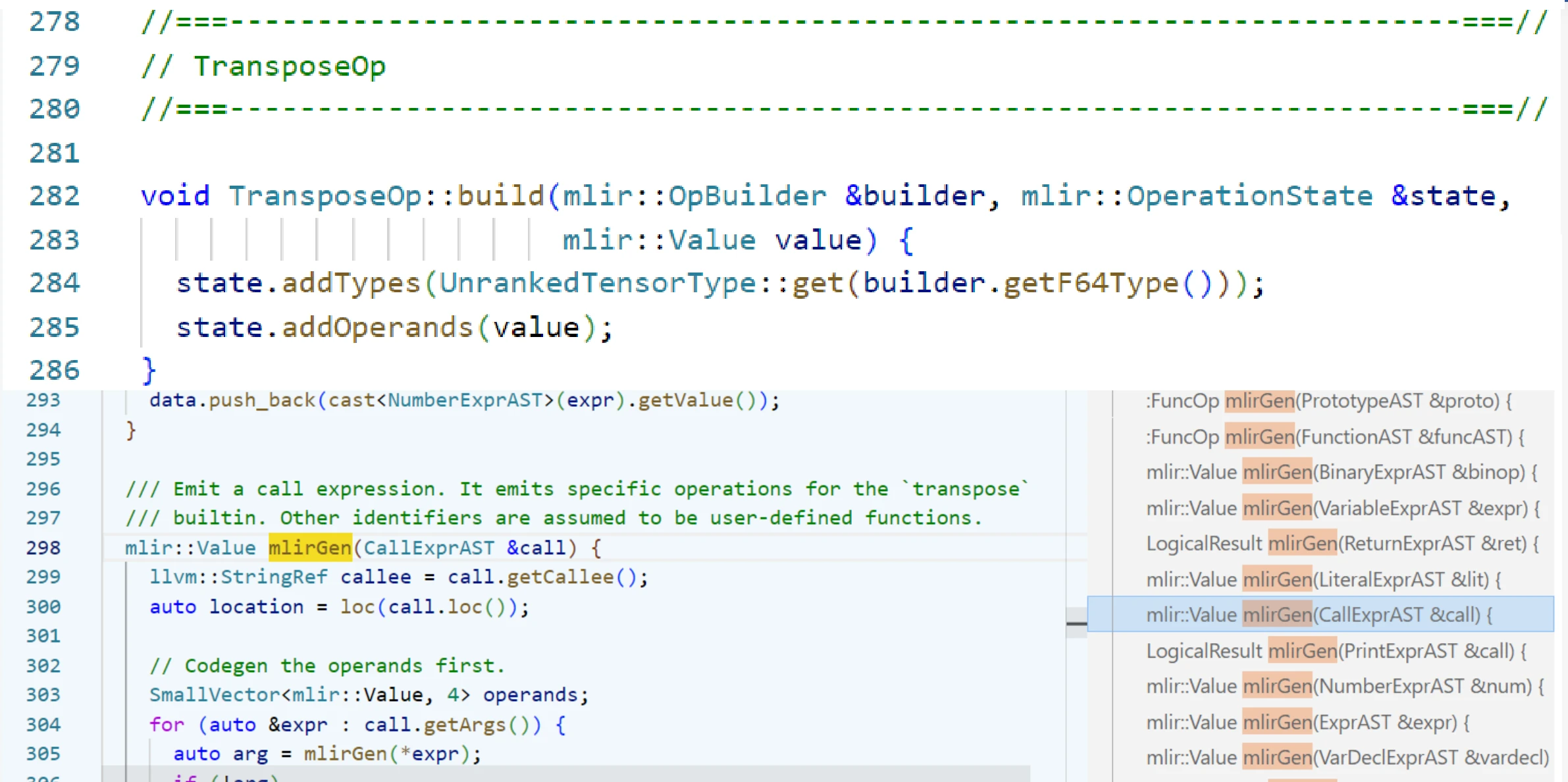

create.builder会唤起这里的 build 函数，在这里会通过 addTypes和 addOperands方法对 operation 添加参数。
