triton get started

Triton 基于 python 的 DSL，面向 GPU 体系特点，自动分析和实施神经网路计算的分块，triton 既是语言，也是编译器。

0 Triton 理解

TVM、XLA 等框架能实现从模型到硬件的端到端的优化：

起点是深度学习模型，之后模型被转换成计算图，即一种数据结构，用于表示模型中的所有操作和他们之间的数据依赖关系。
在图表示的基础上，编译器应用多种优化策略来提高性能，例如合并操作，消除冗余
优化后的计算图会被转换成一系列的内核(kernel)，是实际执行计算的代码
最终，将 kernel 部署到目标设备上执行

多数情况下，TVM/XLA 生成的代码性能不如供应商算子库。

triton 通过提供领域特定的语言和编译器，直接面向底层的 kernel 开发和编译优化问题，使得开发者能够以更高抽象层次编写高效的 GPU kernel，从而提升性能。

与 CUDA 相比，triton 拥有更易用的编程模型，可以简化 GPU 的编程过程。在从 model 到 device 的过程中，triton 位于 kernel这个层次，实际上就是大量算子和多种数据类型的组合。

0.1 triton 编译器的流程

Triton 兼容 pytorch 等框架:

可以通过 inductor 后端，降级为 triton kernel
具体流程：
- pytorch 中的深度学习模型，经过torch.dynamo得到 fx 计算图，后经过inductor后端生成 triton 代码；
- 之后会进行基于 MLIR 的多层中间表示与优化，包括triton Dialect，triton GPU Dialect等
  - triton Dialect，公共子表达式消除，死代码消除等优化
  - triton GPU dialect，流水线 pipeline，数据预取 prefetch 等优化
- 利用 LLVM 生成不同硬件平台的高效可执行代码

1 triton 安装

1.1 pip 安装

pip install triton

这里没什么说的，没报错就安装成功了，报错了再根据报错信息解决即可。

1.2 源码安装

目前测试 torch 2.3.0 + triton 3.1.0 的组合式可以使用的，其他的版本组合没有测试。

环境版本：

Ubuntu 22.04.5 LTS x86_64
Python 3.10.16
cuda 12.2
triton 3.2.x(基于库上最新代码: https://github.com/triton-lang/triton)
triton 对应分支 origin/release/3.2.x，commit: 35c6c7c6284582b3f41c71c150e11b517acf074a

triton 源码下载

git clone https://github.com/triton-lang/triton.git
# git clone git@github.com:triton-lang/triton.git

虚拟环境

cd triton
git check origin/release/3.1.x
conda create -n triton python=3.10
conda activate triton
# python -m venv .venv --prompt triton
# source ~/.venv/bin/activate
python3 -m pip install ninja cmake wheel
python3 -m pip install scipy numpy pytest lit pandas matplotlib

下载 llvm 源码 ```bash
获取与当前 triton 版本适配的 llvm 分支

cat /path/to/triton/cmake/llvm-hash.txt

这里可以获取一个 hash 值 hash-str

git clone https://github.com/llvm/llvm-project

git clone git@github.com:llvm/llvm-project.git

cd llvm-project git checkout hash-str

* 编译 llvm
```bash
mkdir build && cd build
cmake -G Ninja -DCMAKE_BUILD_TYPE=Release -DLLVM_ENABLE_ASSERTIONS=ON ../llvm -DLLVM_ENABLE_PROJECTS="mlir;llvm" -DLLVM_TARGETS_TO_BUILD="host;NVPTX;AMDGPU"
ninja -j32

构建 triton

export LLVM_BUILD_DIR=/path/to/llvm-project/build
cd /path/to/triton
LLVM_INCLUDE_DIRS=$LLVM_BUILD_DIR/include
LLVM_LIBRARY_DIR=$LLVM_BUILD_DIR/lib
LLVM_SYSPATH=$LLVM_BUILD_DIR
pip install -e python
# pip install -e python

注：这里在执行 pip install -e python 这一命令的时候，需要下载安装部分依赖，但是由于网络问题，可能会下载非常慢，会在 Building editable for triton (pyproject.toml) ... - 这里卡很久。

实际上，这里在卡住的时候，可以看到网卡是有较低的数据流量的。

上面的环境变量也可以写在文件中：

cd /path/to/triton
vim env
# 以下内容添加到文件中
export LLVM_BUILD_DIR=/path/to/llvm-project/build
LLVM_INCLUDE_DIRS=$LLVM_BUILD_DIR/include
LLVM_LIBRARY_DIR=$LLVM_BUILD_DIR/lib
LLVM_SYSPATH=$LLVM_BUILD_DIR

# 之后运行
source ./env

1.3 测试

验证安装 ```bash cd /path/to/triton/python/tutorials python3 01-vector-add.py

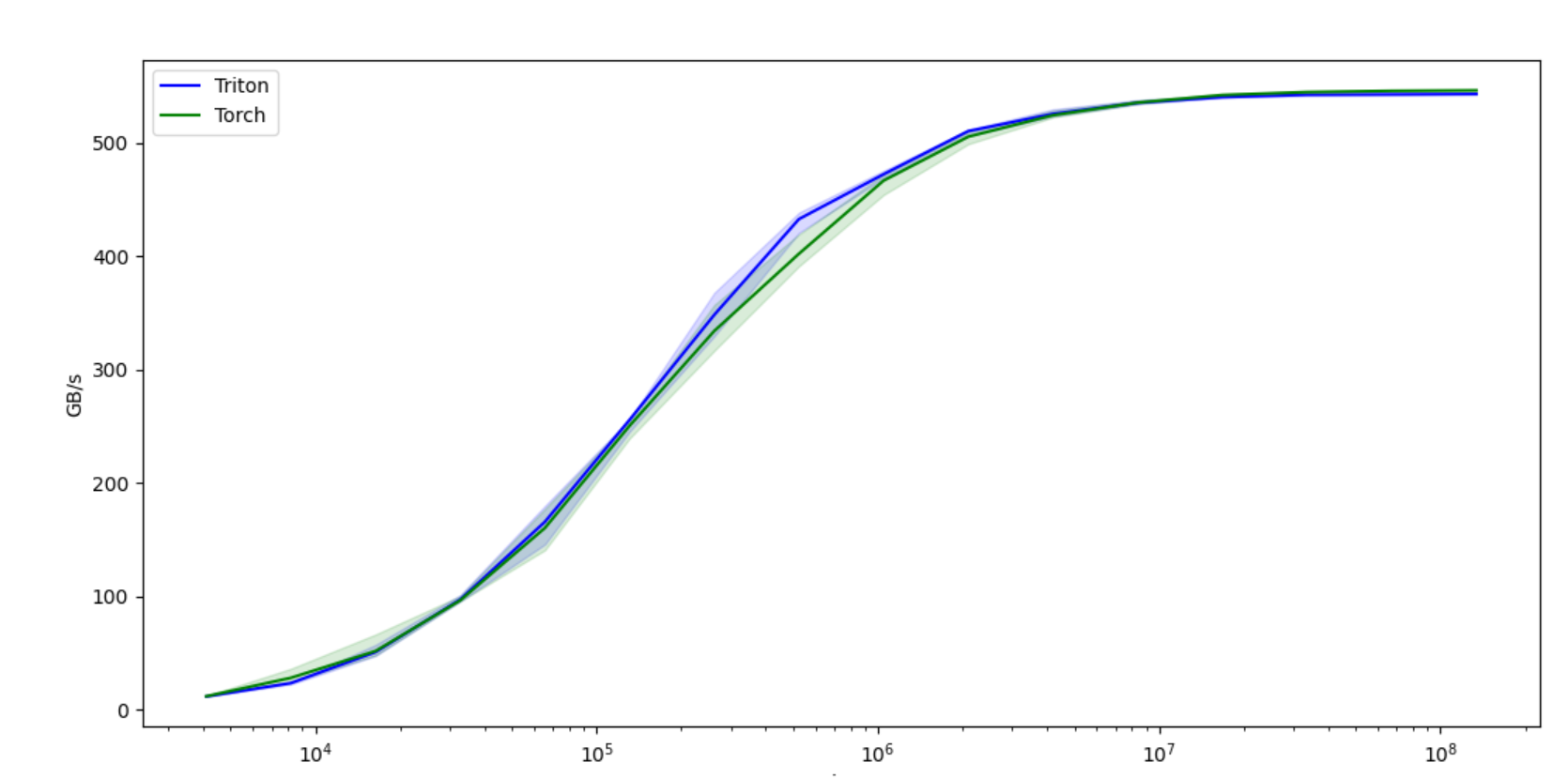

输出，可以看到 triton 的输出结果与 torch 的结果一致，且性能接近，在某些 size 下，triton 还具有更好的性能

tensor([1.3713, 1.3076, 0.4940, …, 1.1495, 0.9265, 1.1323], device=’cuda:0’) tensor([1.3713, 1.3076, 0.4940, …, 1.1495, 0.9265, 1.1323], device=’cuda:0’) The maximum difference between torch and triton is 0.0 vector-add-performance: size Triton Torch 0 4096.0 12.000000 12.190476 1 8192.0 23.813955 28.444444 2 16384.0 51.200001 52.067795 3 32768.0 97.523810 96.755900 4 65536.0 166.054047 160.627450 5 131072.0 255.999991 250.775518 6 262144.0 348.595753 334.367350 7 524288.0 433.057275 402.472881 8 1048576.0 472.615390 467.002371 9 2097152.0 510.670140 505.744062 10 4194304.0 525.865604 524.637757 11 8388608.0 535.625424 535.807890 12 16777216.0 540.619226 542.507197 13 33554432.0 542.729481 545.080577 14 67108864.0 543.034000 546.127409 15 134217728.0 543.356430 546.578161

![alt text](../blog_images/github_drawing_board_for_gitpages_blog/triton_1.png)



* 通过运行单元测试对安装情况进行测试：
```bash
pip install -e '.[tests]'
pytest -vs test/unit/

Benchmarks

cd bench
python3 -m run --with-plots --result-dir /tmp/triton-bench

2 triton 程序

2.1 riton 常用 API 语法

常见的 triton API 语法：https://triton-lang.org/main/index.html

2.1.1 triton

triton.jit：装饰器，用于使用 triton 编译器对函数进行 jit 编译，该函数将在 GPU 上编译和运行
- 使用 jit 编译器的函数只能访问 python 基元、triton 包内的内置函数、该函数的参数以及其他 jit 函数
triton.autotune：评估所有配置
- kernel 将会运行多次，最终使用最好的配置进行执行
- 常见的配置：num_warps、num_stages，块的大小
triton.heuristics：作用类似 autotune,但是允许根据输入参数动态计算元参数，提供 triton 内核的灵活性
triton.config：表示 autotune要尝试的可能内核配置
- 配置内容：num_warps、num_stages，块的大小

2.1.2 常用 math op

abs：绝对值
cidv：除法，并对结果向上取整
ceil：向上取整
cos：余弦函数
sin：正弦函数
softmax：激活函数，将输入值转换为概率分布，所有输出总和为 1
sqrt：算术平方根

2.1.3 debug ops

编译时的 API：
- static_print：打印编译时的数值
- static_assert：打印编译时的断言
运行时的 API：
- device_print：打印运行时的数值
- device_assert：打印运行时的断言 注：在 triton 的 kernel 中，只能使用 debug api 进行打印，如果使用print打印会直接报错

2.2 官网 triton 程序示例：`01-vector-add`

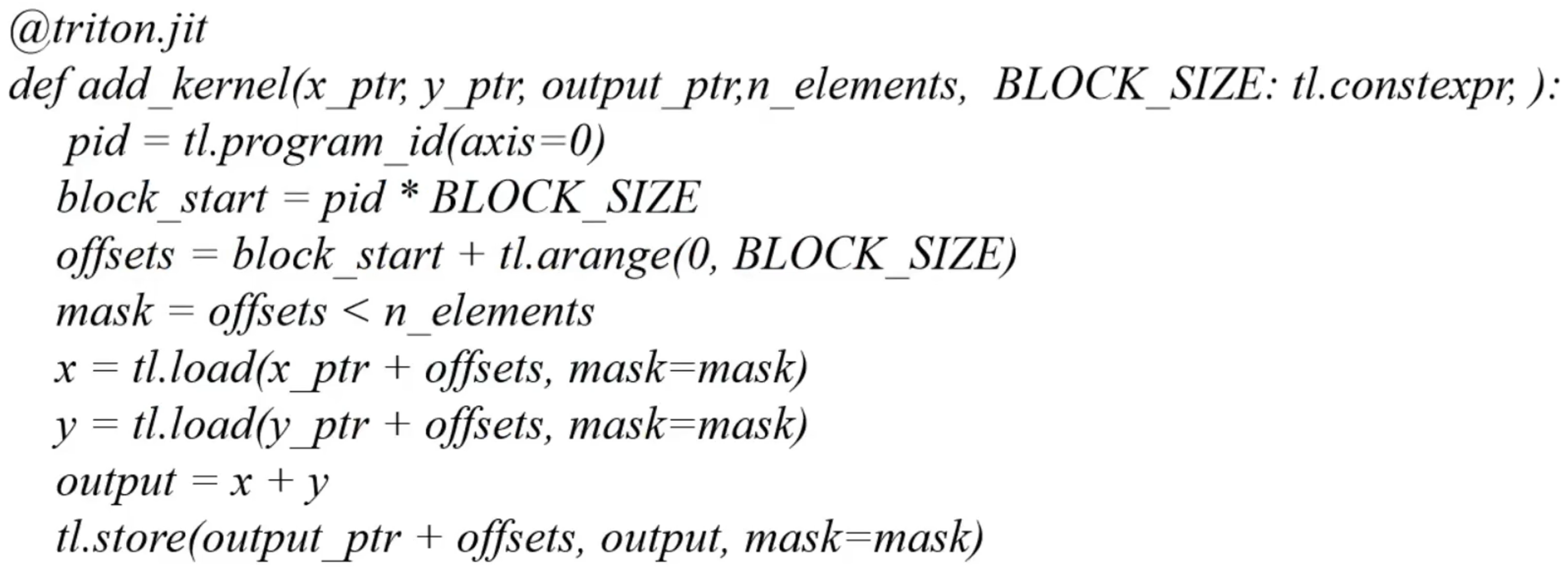

2.2.1 向量加法 kernel

Alt text

x_ptr/y_ptr：输入的两个向量指针，计算他们的加法，并把结果存放在output_ptr中
n_elements：要处理的元素数量
BLOCK_SIZE：块的大小
tl.constexpr：告诉编译器，这个参数是一个常量，值在编译时就已经确定，对于优化内核性能和生成高效代码有用
tl.program_id(axis=0)：获取当前线程块的 ID，axis=0表示沿着第一个维度获取线程块 ID
block_start = pid * BLOCK_SZIE：计算当前块在全局数组中的起始索引
offsets：当前块内所有线程的全局索引
mask：bool 数组，用于标识那些索引在有效范围内，避免访问越界

注：在 triton 中，计算的最小单位是块，在 cuda 中，最小单位是线程

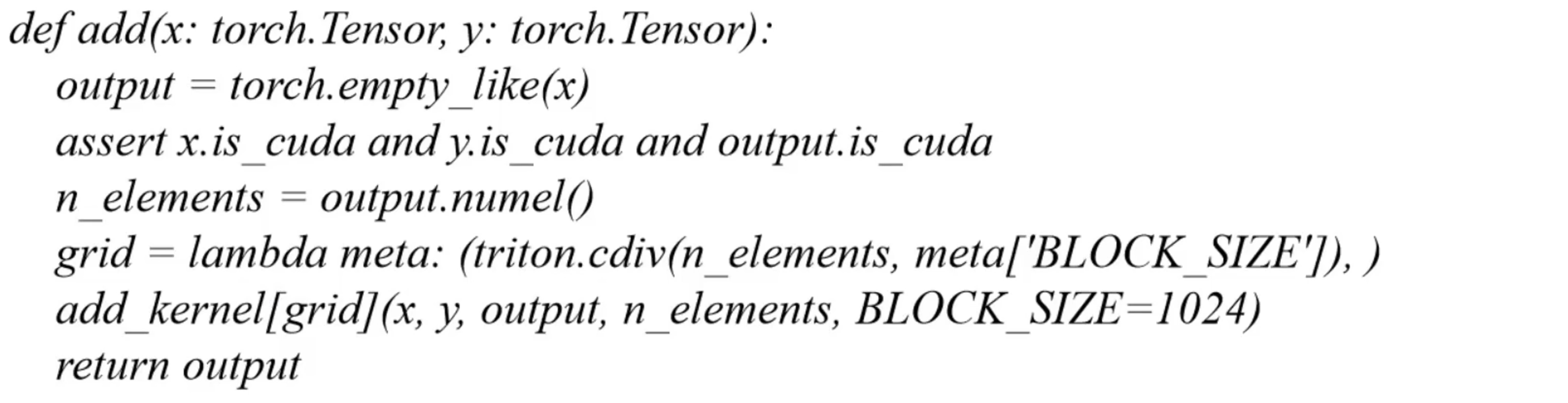

2.2.2 调用内核函数

Alt text

lambda 函数 grid：用于计算网格的大小
使用网格函数 grid 启动内核函数

编译运行：

cd /path/to/triton/python/tutorials
python3 01-vector-add.py

3 triton 源码结构

3.1 triton 3.0.0 源码结构

triton
- docs/：项目文档
- cmake/：构建配置相关
- bin/：工具、脚本
- CmakeLists.txt：cmake 配置文件
- LSCENSE
- README.md
- Pyproject.toml：python 项目配置文件
- utils/：项目配置文件目录
- unittest/：单元测试代码
- third_party/：第三方资源
  - amd/
  - f2reduce/
  - nvidia/
  - proton/
- test/：测试代码
- python/：python 接口代码
- lib/：核心逻辑实现，.cc/.cpp，核心功能的具体实现
  - Analysis：相关分析
    - Alias.cpp：内存别名分析
    - Allocation.cpp：共享内存分配相关分析
    - Axisinfo.cpp：轴分析相关
    - Membar.cpp：线程同步、内存屏障相关
  - Conversion：dialect 之间的转换
    - TritonGPUToLLVM：tritonGPU dialect 降级到 LLVM dialect
    - TritonToTritonGPU：triton dialect 降级到 tritonGPU dialect
  - Dialect：各级中间表示 dialect 的定义，以及在对应 dialect 上进行的优化 pass
    - triton
      - IR：dialect/算子/属性/类型的定义
      - Transforms：相应中间表示上的优化 pass

        Combine.cpp：优化 select 和 load 操作的组合

        ReorderBroadcast.cpp：将通过 broad 和乘法生成的规约操作优化为点积操作
    - tritonGPU
    - TritonNvidiaGPU
  - Target：将 llvm dialect 降级到 llvm ir，为 llvm ir 添加元数据，链接外部数学库
    - LLVMIR
  - Tools：辅助工具头文件，分析、调试、优化生成的代码 CMakeLists.txt
- include/：核心逻辑定义，核心功能的.h头文件，提供约定和规范
  - triton
    - Analysis
      - Alias.h
      - …
    - Conversion
      - TritonGPUToLLVM
      - TritonToTritonGPU
    - Dialect
      - triton
      - tritonGPU
      - TritonNvidiaGPU
    - Target
      - LLVMIR
    - Tools
  - CMakeLists.txt
  CMakeLists.txt

注：transforms 用于各级 dialect 之上，conversion 用于各级 dialect 之间

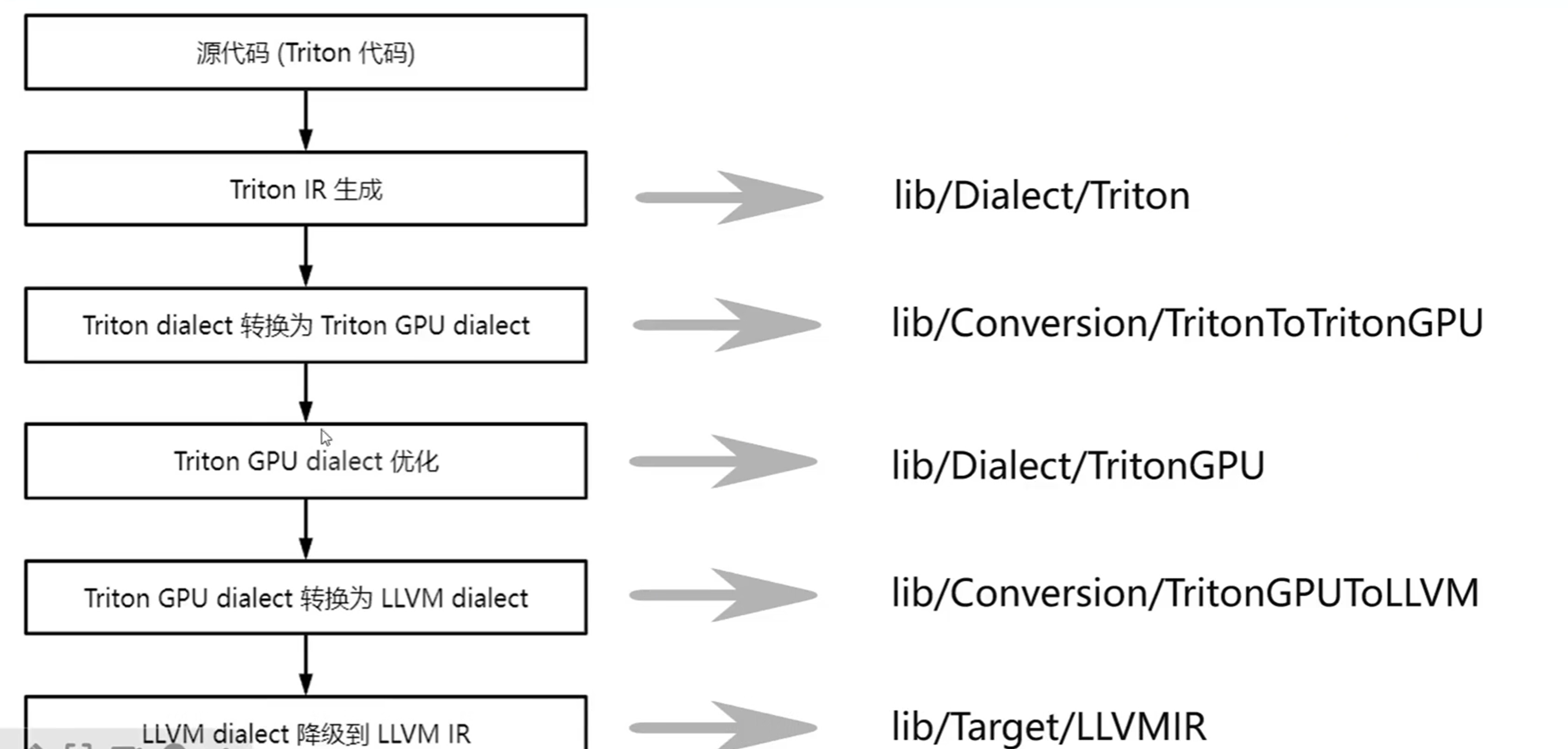

编译流程对应源码位置：

Alt text

3.2 常用源码位置

Triton dialect：

OP 定义：include/triton/Dialect/IR/TritonOps.td
- tt.call
- tt.func
- tt.return
- tt.load
- tt.store
- tt.dot
- …
优化 pass：lib/Dialect/Triton/Transforms
- CombineOpsPass
- ReorderBroadcastPass
- RewriterTensorPointerPass
- LoopUnrollPass

triton dialect –> tritonGPU Dialect:

转换 pass：lib/Conversion/TritonToTritonGPU/TritonToTritonGPUPass.cpp

TritonGPU Dialect:

Op 定义：include/triton/Dialect/TritonGPU/IR/TritonGPUOps.td
- async_wait
- alloc_tensor
- insert_slice_async
- convert_Layout
- …
Layout 属性定义：include/triton/Dialect/TritonGPU/IR/TritonGPUAttrDefs.td
- Blocked Layout
- MMA Layout
- DotOperand Layout
- Slice Layout
- Shared Layout
优化 pass：lib/Dialect/TritonGPU/Transforms
- AccelerateMatmul
- Coalesce
- CombineTensorSelectAndIf

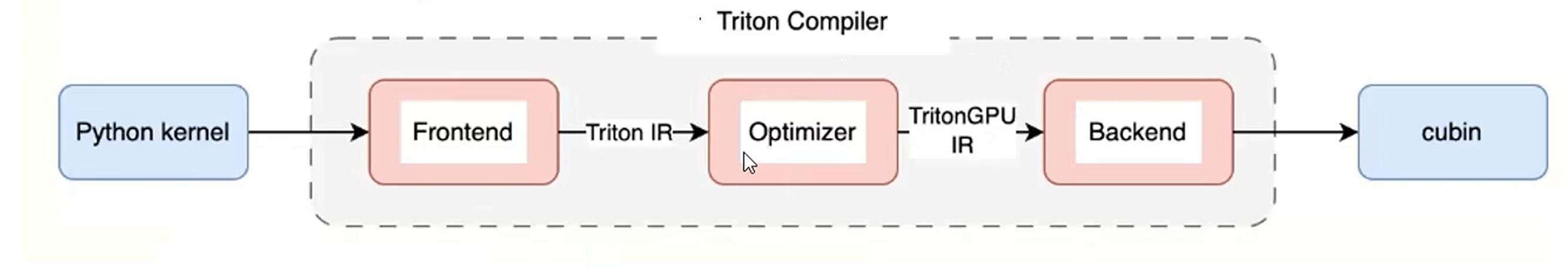

4 Triton 编译器架构

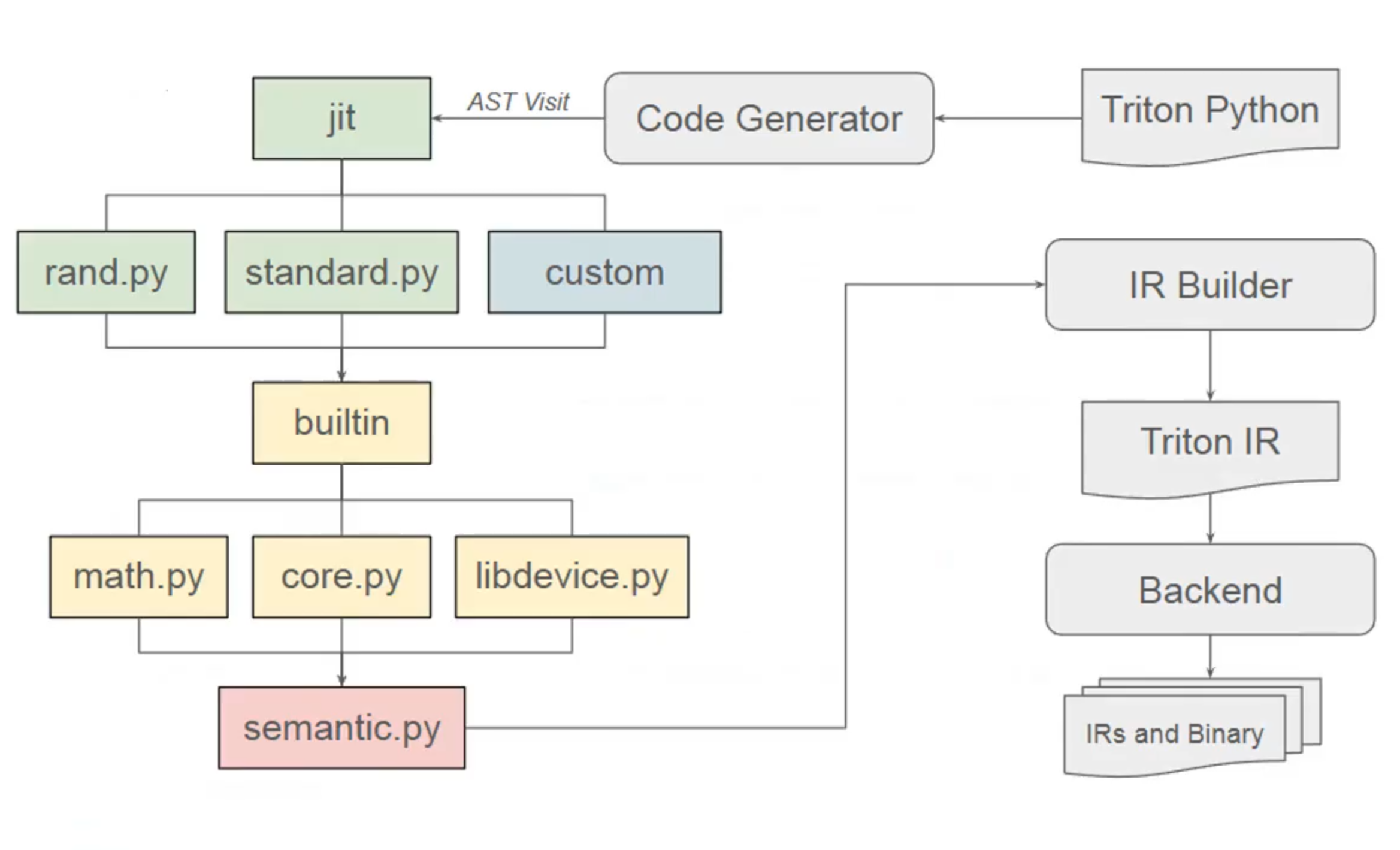

Alt text

前端：将用户使用 python 编写的 kernel 或者 pytorch2.0 中通过 inductor 后端生成的 triton kernel 转换成对应的 triton IR，并维护 kernel launch 的 runtime
优化器：通过各类 PASS 将 triton IR 逐步转换并优化为 TritonGPU IR
后端：将 TritonGPU IR 逐步转换为 LLVm IR, nvidia 后端最终会编译为 cubin（通过 ptxas 编译为 cubin）

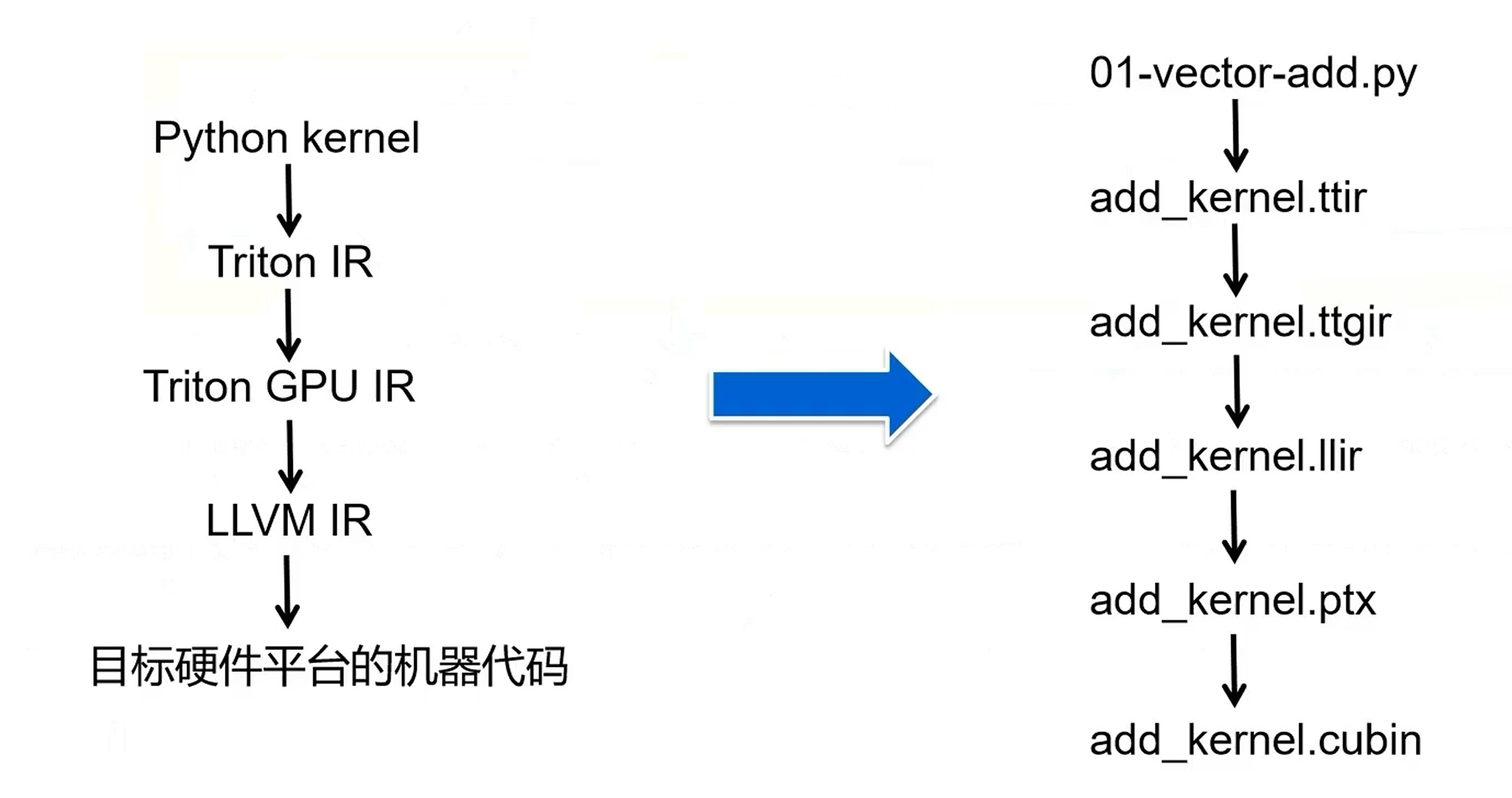

4.1 Triton 编译流程

Alt text

在 triton 编译过程中，程序（python kernel）首先会被转换成 triton IR(ttir)，之后根据目标硬件的特点进行优化，转换成 tritonGPU IR(ttgir)，优化后的 tritonGPU IR 可以转换成 LLVM IR（llir），然后利于llvm 的优化和代码生成能力生成可以在目标硬件平台上执行的高效代码，在 NVIDIA 平台上，后续会依次转换成 ptx 文件和 cubin 文件。

4.2 Triton IR

Triton IR 是 Triton 编译器的高级中间表示，用于表示深度学习模型的计算图，并且是硬件无关的。特点：

高级抽象，Triton IR 使用接近于高级深度学习框架的方式来描述计算图
操作表示，包含了一些列的操作（矩阵乘、卷积、激活函数等）
优化，在 Triton IR 阶段，可以进行一些高级优化（硬件无关的优化，死代码消除、常量折叠等）
转换，Triton IR 可以被转换为与硬件更接近 TritonGPU IR，以便进一步的优化（硬件相关的优化）

4.3 TritonGPU IR

TritonGPU IR 是 Triton 编译器的低级中间表示，专门针对 GPU 硬件优化。特点：

硬件特定优化，针对特定GPU架构的优化（内存访问模式、线程布局等）
并行性表示，如线程块，网格等
性能优化，TritonGPU IR层面，可以进行更细致的性能优化（内存访问优化等）
转换为 LLVM IR

4.4 LLVM IR

LLVM IR 是平台无关的，可以在不同的平台上使用，LLVM 提供了多种后端来生成特定平台的机器代码；
LLVM 提供了大量的优化通道，可以在 LLVM IR 层面提供指令组合等优化
LLVM IR 最终会被转换为特定硬件平台的机器代码，LLVM 提供了多种后端（X86,、ARM、NVIDIA GPU等）
LLVM IR 是模块化的，可以表示程序的各个部分，如函数、全局变量、类型等

LLVM IR 是一个线程内的所有操作，Triton IR 和 TritonGPU IR 是一个 block（线程块）内的所有操作。

4.5 中间 IR 生成

cd /path/to/triton/python/tutorials
python3 01-vector-add.py

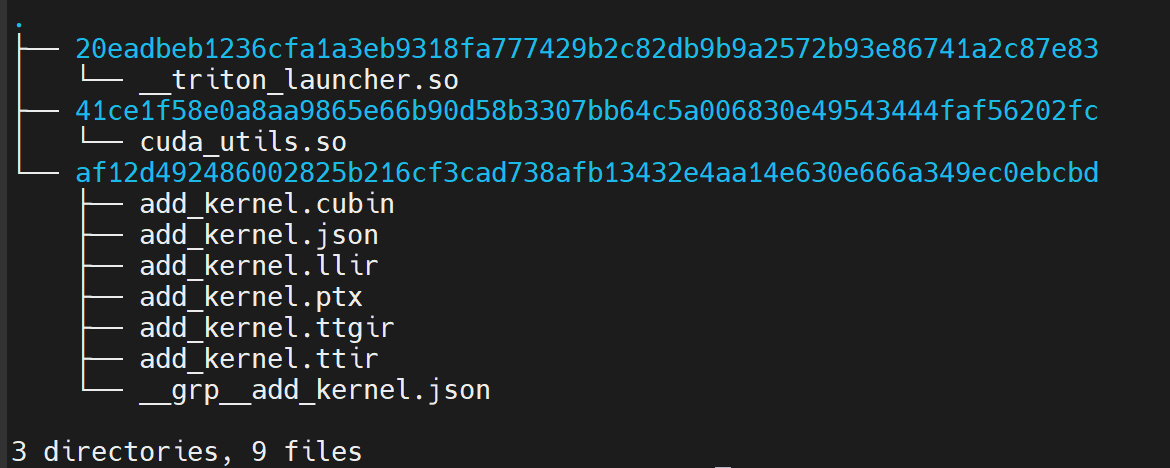

cd ~/.triton/cache/
# 该目录下有三个目录分别存放：add_kernel.so, cuda_utils.so, 各阶段的 IR

Alt text

如上图所示，各个阶段的 IR 主要是 ttir、ttgir，llir，ptx，以及 cubin。另外，还有一个命名为 add_kernel.json 的文件

add_kernel.json：这个 Kernel 文件里面没有具体的计算 Kernel，里面主要是硬件的相关信息，以及 triton_kernel 的位置等信息等

{"hash": "6a0974e99961b63def8c8c7c7c254db87ed20f648a0b0fc62da85201c0f2c3d7", "target": {"backend": "cuda", "arch": 75, "warp_size": 32}, "num_warps": 4, "num_ctas": 1, "num_stages": 3, "maxnreg": null, "cluster_dims": [1, 1, 1], "ptx_version": null, "enable_fp_fusion": true, "allow_fp8e4nv": false, "allow_fp8e4b15": true, "default_dot_input_precision": "tf32", "allowed_dot_input_precisions": ["tf32", "tf32x3", "ieee"], "max_num_imprecise_acc_default": 0, "extern_libs": [["libdevice", "/home/taot/code/triton-code/triton/python/triton/backends/nvidia/lib/libdevice.10.bc"]], "debug": null, "backend_name": "cuda", "shared": 0, "name": "add_kernel"}

add_kernel.ttir：这个 Kernel 文件是 ttir 阶段的 Kernel，函数头里面包含了 triton_kernel 的 location 信息，Kernel 内部只要是使用 triton dialect 和 arith 等 dialect 对 triton_kernel 进行的翻译

#loc = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0)
module {
tt.func public @add_kernel(%arg0: !tt.ptr<f32> {tt.divisibility = 16 : i32} loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0), %arg1: !tt.ptr<f32> {tt.divisibility = 16 : i32} loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0), %arg2: !tt.ptr<f32> {tt.divisibility = 16 : i32} loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0), %arg3: i32 {tt.divisibility = 16 : i32} loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0)) attributes {noinline = false} {
  %c1024_i32 = arith.constant 1024 : i32 loc(#loc1)
  %0 = tt.get_program_id x : i32 loc(#loc2)
  %1 = arith.muli %0, %c1024_i32 : i32 loc(#loc3)
  %2 = tt.make_range {end = 1024 : i32, start = 0 : i32} : tensor<1024xi32> loc(#loc4)
  %3 = tt.splat %1 : i32 -> tensor<1024xi32> loc(#loc5)
  %4 = arith.addi %3, %2 : tensor<1024xi32> loc(#loc5)
  %5 = tt.splat %arg3 : i32 -> tensor<1024xi32> loc(#loc6)
  %6 = arith.cmpi slt, %4, %5 : tensor<1024xi32> loc(#loc6)
  %7 = tt.splat %arg0 : !tt.ptr<f32> -> tensor<1024x!tt.ptr<f32>> loc(#loc7)
  %8 = tt.addptr %7, %4 : tensor<1024x!tt.ptr<f32>>, tensor<1024xi32> loc(#loc7)
  %9 = tt.load %8, %6 : tensor<1024x!tt.ptr<f32>> loc(#loc8)
  %10 = tt.splat %arg1 : !tt.ptr<f32> -> tensor<1024x!tt.ptr<f32>> loc(#loc9)
  %11 = tt.addptr %10, %4 : tensor<1024x!tt.ptr<f32>>, tensor<1024xi32> loc(#loc9)
  %12 = tt.load %11, %6 : tensor<1024x!tt.ptr<f32>> loc(#loc10)
  %13 = arith.addf %9, %12 : tensor<1024xf32> loc(#loc11)
  %14 = tt.splat %arg2 : !tt.ptr<f32> -> tensor<1024x!tt.ptr<f32>> loc(#loc12)
  %15 = tt.addptr %14, %4 : tensor<1024x!tt.ptr<f32>>, tensor<1024xi32> loc(#loc12)
  tt.store %15, %13, %6 : tensor<1024x!tt.ptr<f32>> loc(#loc13)
  tt.return loc(#loc14)
} loc(#loc)
} loc(#loc)
#loc1 = loc(unknown)
#loc2 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":37:24)
#loc3 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":42:24)
#loc4 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":43:41)
#loc5 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":43:28)
#loc6 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":45:21)
#loc7 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":48:24)
#loc8 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":48:16)
#loc9 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":49:24)
#loc10 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":49:16)
#loc11 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":50:17)
#loc12 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":52:26)
#loc13 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":52:35)
#loc14 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":52:4)

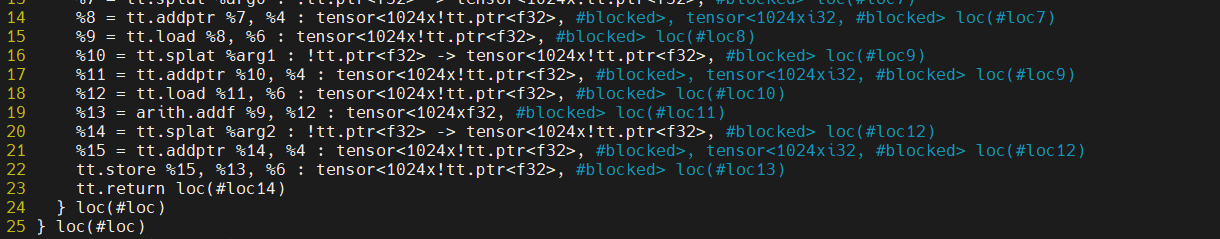

add_kernel.ttgir：ttgir 阶段的 IR，Kernel 内部的表示和 ttir 的基本一致，主要是使用 triton dialect 和 arith dialect 对 triton_kernel 翻译得到。在函数头部分，多出了描述硬件信息的 ` module attributes 的部分，即 triton_gpu` 的信息

#blocked = #triton_gpu.blocked<{sizePerThread = [4], threadsPerWarp = [32], warpsPerCTA = [4], order = [0]}>
#loc = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0)
module attributes {"triton_gpu.num-ctas" = 1 : i32, "triton_gpu.num-warps" = 4 : i32, triton_gpu.target = "cuda:75", "triton_gpu.threads-per-warp" = 32 : i32} {
tt.func public @add_kernel(%arg0: !tt.ptr<f32> {tt.divisibility = 16 : i32} loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0), %arg1: !tt.ptr<f32> {tt.divisibility = 16 : i32} loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0), %arg2: !tt.ptr<f32> {tt.divisibility = 16 : i32} loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0), %arg3: i32 {tt.divisibility = 16 : i32} loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0)) attributes {noinline = false} {
  %c1024_i32 = arith.constant 1024 : i32 loc(#loc1)
  %0 = tt.get_program_id x : i32 loc(#loc2)
  %1 = arith.muli %0, %c1024_i32 : i32 loc(#loc3)
  %2 = tt.make_range {end = 1024 : i32, start = 0 : i32} : tensor<1024xi32, #blocked> loc(#loc4)
  %3 = tt.splat %1 : i32 -> tensor<1024xi32, #blocked> loc(#loc5)
  %4 = arith.addi %3, %2 : tensor<1024xi32, #blocked> loc(#loc5)
  %5 = tt.splat %arg3 : i32 -> tensor<1024xi32, #blocked> loc(#loc6)
  %6 = arith.cmpi slt, %4, %5 : tensor<1024xi32, #blocked> loc(#loc6)
  %7 = tt.splat %arg0 : !tt.ptr<f32> -> tensor<1024x!tt.ptr<f32>, #blocked> loc(#loc7)
  %8 = tt.addptr %7, %4 : tensor<1024x!tt.ptr<f32>, #blocked>, tensor<1024xi32, #blocked> loc(#loc7)
  %9 = tt.load %8, %6 : tensor<1024x!tt.ptr<f32>, #blocked> loc(#loc8)
  %10 = tt.splat %arg1 : !tt.ptr<f32> -> tensor<1024x!tt.ptr<f32>, #blocked> loc(#loc9)
  %11 = tt.addptr %10, %4 : tensor<1024x!tt.ptr<f32>, #blocked>, tensor<1024xi32, #blocked> loc(#loc9)
  %12 = tt.load %11, %6 : tensor<1024x!tt.ptr<f32>, #blocked> loc(#loc10)
  %13 = arith.addf %9, %12 : tensor<1024xf32, #blocked> loc(#loc11)
  %14 = tt.splat %arg2 : !tt.ptr<f32> -> tensor<1024x!tt.ptr<f32>, #blocked> loc(#loc12)
  %15 = tt.addptr %14, %4 : tensor<1024x!tt.ptr<f32>, #blocked>, tensor<1024xi32, #blocked> loc(#loc12)
  tt.store %15, %13, %6 : tensor<1024x!tt.ptr<f32>, #blocked> loc(#loc13)
  tt.return loc(#loc14)
} loc(#loc)
} loc(#loc)
#loc1 = loc(unknown)
#loc2 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":37:24)
#loc3 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":42:24)
#loc4 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":43:41)
#loc5 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":43:28)
#loc6 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":45:21)
#loc7 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":48:24)
#loc8 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":48:16)
#loc9 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":49:24)
#loc10 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":49:16)
#loc11 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":50:17)
#loc12 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":52:26)
#loc13 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":52:35)
#loc14 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":52:4)

add_kernel.llir：llvm ir 阶段的 IR，内部的计算表示使用的是 llvm 算子，也包含部分 asm 调用
add_kernel.ptx：ptx 阶段的 IR，由 LLVM 的 NVPTX 后端生成，里面包含硬件的信息，计算表示都是类似汇编的指令，这个现在还看不太懂
add_kernel.cubin：这个就是 NVIDIA 平台的可执行文件了，没法看了

4.6 Pytorch 通过 Inductor 后端生成 TritonKernel

torch_triton_kernel.py

import torch

def model(input):
    a = torch.add(input, input)
    b = torch.sin(a)
    c = torch.sqrt(b)
    return c

new_model = torch.compile(model, backend="inductor")

input = torch.rand((333, 444, 555), dtype=torch.float16)
output = new_model(input)

运行命令：TORCH_COMPILE_DEBUG=1 python3 torch_triton_kernel.py

注：torch 版本 2.3.0 测试 OK，2.5.1 会有些问题

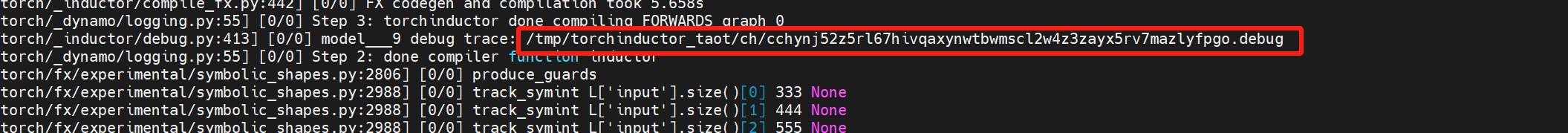

终端会打印一堆信息，里面包含了 kernel 路径：

Alt text

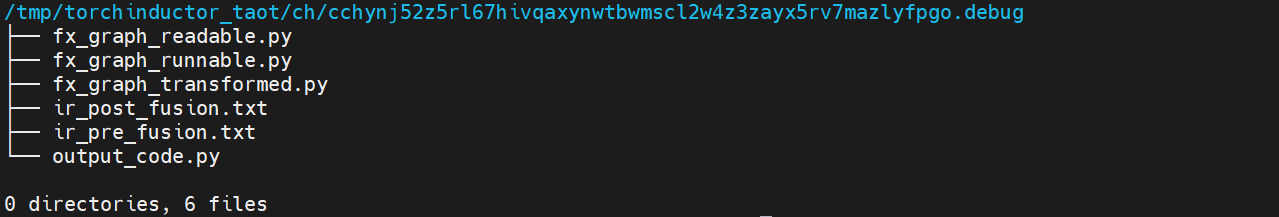

这个路径下会存放中间各个阶段的代码：

Alt text

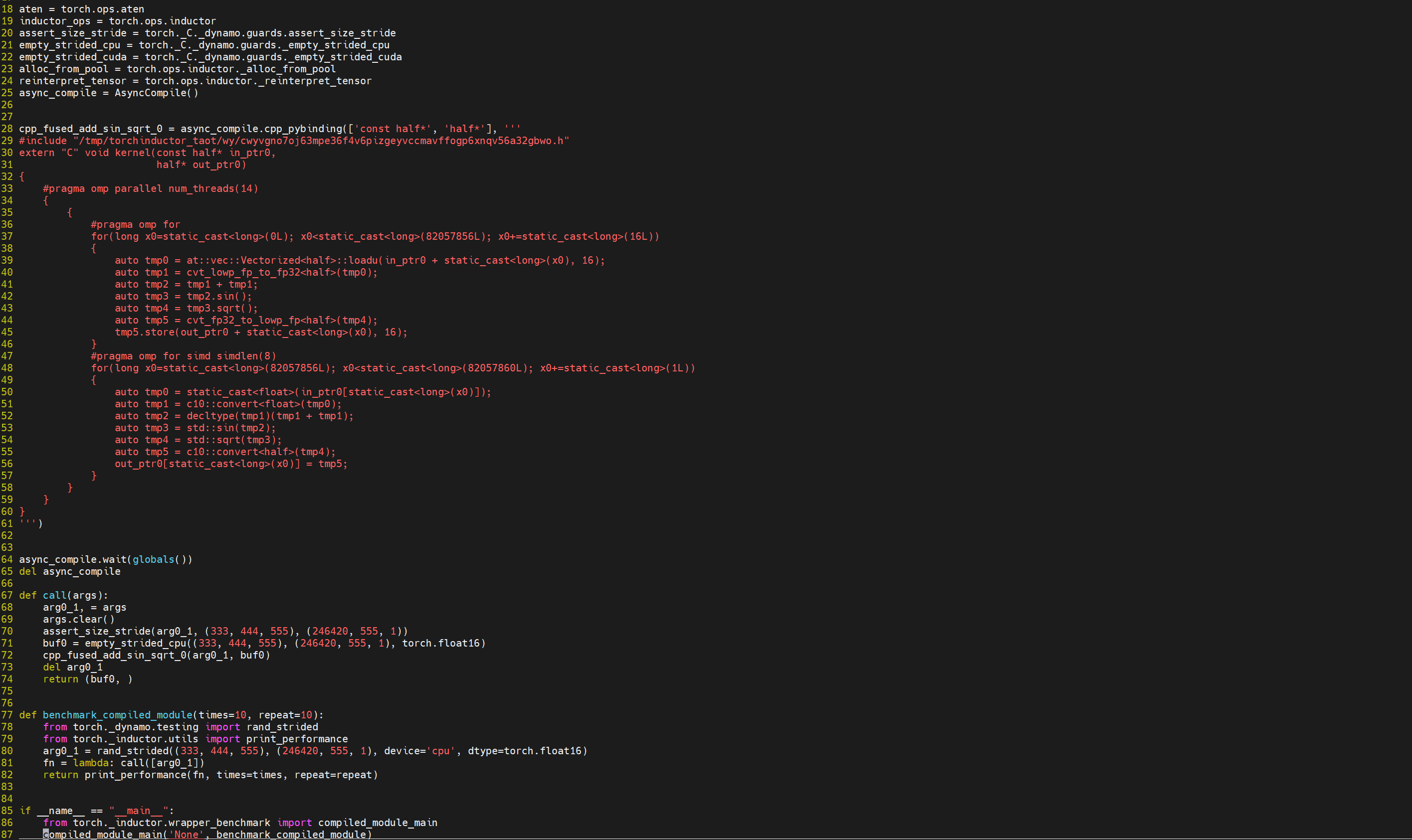

其中的output_code.py就是生成的 kernel：

Alt text

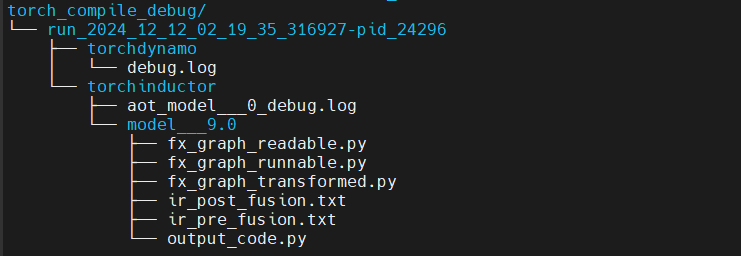

另外，在执行脚本的路径下会把 torch dynamo 和 torch inductor 的 log 保存在 torch_compile_debug/ 下面，除此之外，中间各个阶段的代码也都会存放在 torch_compile_debug/下面。

Alt text

triton编译过程不会产生cuda c, 但是会直接产生cuda c编译的中间产物 llvm ir。

5 Triton 调试

需要源码安装 debug 版本才能进行调试。可以编译生成 whl 包。

常用调试工具：

PDB
GDB
Debug Ops

PDB 常用命令：

启动 PDB：代码中插入import pdb; pdb.set_trace()，程序执行到此处自动进入调试模式
l(list): 列出当前行代码
n(next)：执行下一行代码
s(step)：单步执行，进入函数内部执行
c(continue)：继续执行直到遇到下一个断点
p(print)：打印变量值
q(quit)：退出调试模式

GDB 常用命令：

启动 GDB：对于 Triton 程序，gdb -args python3 xxx.py
b(break): 设置断点，例如 b main，在 main 函数处设置断点；b xxx.cpp:100, 在 xxx.cpp 100行处打断点
r(run)：运行程序
n(next)：执行下一行代码
s(step)：单步执行，进入函数内部执行
c(continue)：继续执行直到遇到下一个断点
p(print)：打印变量值
q(quit)：退出 GDB

5.1 常用调试命令

triton 官方提供的一些调试方法：

MLIR_ENABLE_DUMP=1，打印 kernel 每一个 pass 前后的 IR，如果不起作用，可以先清理 triton cache

MLIR_ENABLE_DUMP=1 python3 01-vector-add.py &> 01.log

LLVM_IR_ENABLE_DUMP=1，对每个 pass 运行 LLVM IR 之前，打印 IR

打印格式如下：

// -----// IR Dump Before Inliner (inline) ('builtin.module' operation) //----- //
#loc = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0)
module {
  tt.func public @add_kernel(%arg0: !tt.ptr<f32> {tt.divisibility = 16 : i32} loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0), %arg1: !tt.ptr<f32> {tt.divisibility = 16 : i32} loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0), %arg2: !tt.ptr<f32> {tt.divisibility = 16 : i32} loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0), %arg3: i32 {tt.divisibility = 16 : i32} loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0)) attributes {noinline = false} {
    %0 = tt.get_program_id x : i32 loc(#loc1)
    %c1024_i32 = arith.constant 1024 : i32 loc(#loc2)
    %1 = arith.muli %0, %c1024_i32 : i32 loc(#loc2)
    %2 = tt.make_range {end = 1024 : i32, start = 0 : i32} : tensor<1024xi32> loc(#loc3)
    %3 = tt.splat %1 : i32 -> tensor<1024xi32> loc(#loc4)
    %4 = arith.addi %3, %2 : tensor<1024xi32> loc(#loc4)
    %5 = tt.splat %arg3 : i32 -> tensor<1024xi32> loc(#loc5)
    %6 = arith.cmpi slt, %4, %5 : tensor<1024xi32> loc(#loc5)
    %7 = tt.splat %arg0 : !tt.ptr<f32> -> tensor<1024x!tt.ptr<f32>> loc(#loc6)
    %8 = tt.addptr %7, %4 : tensor<1024x!tt.ptr<f32>>, tensor<1024xi32> loc(#loc6)
    %9 = tt.load %8, %6 : tensor<1024x!tt.ptr<f32>> loc(#loc7)
    %10 = tt.splat %arg1 : !tt.ptr<f32> -> tensor<1024x!tt.ptr<f32>> loc(#loc8)
    %11 = tt.addptr %10, %4 : tensor<1024x!tt.ptr<f32>>, tensor<1024xi32> loc(#loc8)
    %12 = tt.load %11, %6 : tensor<1024x!tt.ptr<f32>> loc(#loc9)
    %13 = arith.addf %9, %12 : tensor<1024xf32> loc(#loc10)
    %14 = tt.splat %arg2 : !tt.ptr<f32> -> tensor<1024x!tt.ptr<f32>> loc(#loc11)
    %15 = tt.addptr %14, %4 : tensor<1024x!tt.ptr<f32>>, tensor<1024xi32> loc(#loc11)
    tt.store %15, %13, %6 : tensor<1024x!tt.ptr<f32>> loc(#loc12)
    tt.return loc(#loc13)
  } loc(#loc)
} loc(#loc)
#loc1 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":37:24)
#loc2 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":42:24)
#loc3 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":43:41)
#loc4 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":43:28)
#loc5 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":45:21)
#loc6 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":48:24)
#loc7 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":48:16)
#loc8 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":49:24)
#loc9 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":49:16)
#loc10 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":50:17)
#loc11 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":52:26)
#loc12 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":52:35)
#loc13 = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":52:4)


// -----// IR Dump Before Canonicalizer (canonicalize) ('tt.func' operation: @add_kernel) //----- //
#loc = loc("/home/taot/code/triton-code/triton/python/tutorials/01-vector-add.py":28:0)
module {
...

TRITON_PRINT_AUTOTINING=1，打印 kernel 的最优配置和总时间

5.2 triton-opt，triton-translate

Triton 源码编译后提供的工具 triton-opt，triton-translate，调试之前需要将 triton-opt，triton-translate 路径添加到环境变量中，也可以直接用 triton-opt，triton-translate 的路径（/path/to/triton/python/build/cmake.linux-x86_64-cpython-3.10/bin）直接用来调试。

triton-opt

triton-opt xxx.ttir -convert-triton-to-tritongpu &>xxx.ttgir    # 将 ttir 降级为 ttgir
triton-opt xxx.ttgir -某个优化编译选项 &>xxx-opt.ttgir      # 在 ttgir 层面执行某个特定优化
triton-opt --help

在 gdb 中调用 triton-opt：

gdb triton-opt      # 启动 gdb
b aaa.cpp:111       # 打断点
r xxx.ttir -convert-triton-to-tritongpu &>xxx.ttgir     # 将 ttir 降级为 ttgir
r xxx.ttgir -某个优化编译选项 &>xxx-opt.ttgir      # 在 ttgir 层面执行某个特定优化

例如可以使其单独走 cse pass（消除冗余指令）：

triton/python/build/cmake.linux-x86_64-cpython-3.10/bin/triton-opt add_kernel.ttgir -cse &>add_kernel-opt.ttgir

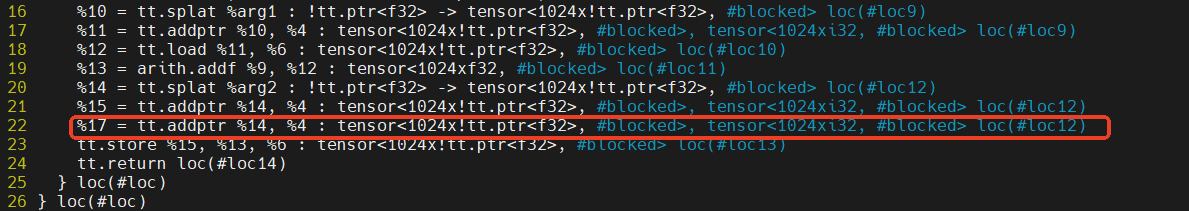

在add_kernel.ttgir里面，%17是一条冗余指令： Alt text

经过上面单独走 cse pass 的优化处理之后，可以看到add_kernel-opt.ttgir里面已经没有这条冗余指令了： Alt text

triton-translate

triton-translate xxx.ttgir -target=llvmir &>xxx.llir        # 将 ttgir 降级为 llir
triton-translate --help

在 gdb 中调用 triton-translate：

gdb triton-translate    # 启动 gdb
b aaa.cpp:111       # 打断点
r xxx.ttgir -target=llvmir &>xxx.llir        # 将 ttgir 降级为 llir

v3.1.0 目前编出来的调试工具有这些：
- triton-opt：Triton (GPU) optimizer driver 可用的 dialect：arith, builtin, cf, gpu, llvm, math, nvgpu, nvvm, rocdl, scf, triton_gpu, triton_nvidia_gpu, tt 可以拿来单独执行某个 pass，或者是单独执行某个优化，pass pipeline 等
- triton-reduce：MLIR test case reduction tool 可以测试某个 pass，pass pipeline 等
- triton-tensor-layout：tensor layout printer
- triton-lsp：MLIR LSP Language Server
- triton-llvm-opt：llvm .bc -> .bc modular optimizer and analysis printer

6 Triton IR 理解

Triton kernel 到 ttir 的转换过程：

调用 Triton Kernel(python/tutorials/01-vector-add.py): add(x, y)
JIT 调用编译器（triton/runtime/jit.py）: kernel = self.compile()
调用 make_ir（triton/compiler/compiler.py）: src.make_ir()
调用 ast 生成 ttir（triton/compiler/compiler.py）: ast_to_ttir() 逻辑位于 triton/compiler/code_generator.py文件中，具体地执行 codeGen 的遍历完成 triton python 到 triton IR 的转换。

转换过程具体如下图：

Alt text

triton/language/random.py 随机数生成
triton/language/standard.py 一些算子的标准实现
triton/language/math.py 数学算子的实现
triton/language/core.py triton kernel 的实现
triton/language/extra/cuda/libdevice.py 硬件相关的操作实现
triton/language/semantic.py 语法

triton_get_started
